Эндоскопы и эндоскопические комплексы: принципы работы, типы и технические особенности

Введение

Современная эндоскопия — один из самых технологически развитых разделов медицины.
С момента изобретения первого эндоскопа более ста лет назад она превратилась в высокоточный метод визуальной диагностики и малоинвазивных вмешательств.

Сегодня эндоскопические комплексы применяются в гастроэнтерологии, урологии, отоларингологии, гинекологии, хирургии, пульмонологии и других направлениях.
От качества оптики, освещения и цифровой системы визуализации зависит не только точность диагностики, но и безопасность пациента.

1. Что такое эндоскоп и из чего он состоит

Эндоскоп — это оптический прибор, предназначенный для визуального осмотра полостей и органов. В его основе — система линз и волокон, передающих изображение от дистального конца к окуляру или цифровому датчику.

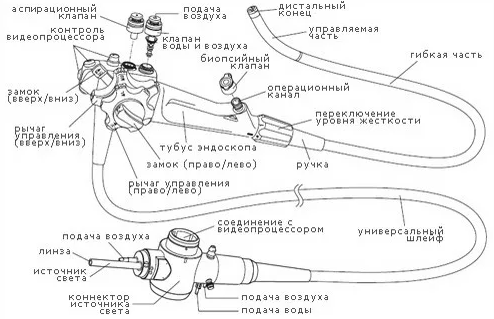

Классическая конструкция эндоскопа включает:

• дистальный конец с объективом и каналами подачи воздуха/жидкости;

• гибкий или жёсткий тубус;

• проксимальную часть с окуляром или видеокамерой;

• каналы для инструментов и ирригации.

Современные видеосистемы заменили оптический окуляр на цифровой сенсор, что позволило получать изображение в формате Full HD и 4K на экран монитора.

2. Виды эндоскопов

Эндоскопы различаются по конструкции и назначению.

Жёсткие эндоскопы

Используются в ЛОР-хирургии, урологии, ортопедии и гинекологии.

• высокая чёткость и контраст изображения;

• устойчивость к стерилизации и механическим воздействиям;

• возможность точного позиционирования.

Гибкие эндоскопы

Применяются для гастро- и колоноскопии, бронхоскопии, пульмонологии.

• высокая манёвренность;

• мягкий ввод без травмирования тканей;

• наличие управляемого дистального конца с углом отклонения до 180°.

💡 Совет: при выборе гибкого эндоскопа обращайте внимание на радиус изгиба и диаметр тубуса — эти параметры определяют комфорт работы и точность позиционирования.

3. Система освещения и визуализации

Раньше источником света служили галогеновые и ксеноновые лампы. Сегодня повсеместно применяются высокомощные LED-системы, обеспечивающие:

• равномерное освещение без перегрева тканей;

• долговечность (ресурс до 30 000 часов);

• стабильную цветовую температуру 5600 К.

Современные видеосистемы эндоскопии включают:

• цифровую камеру (матрица CMOS или CCD);

• блок обработки сигнала;

• монитор высокого разрешения;

• систему записи фото- и видеоизображений.

В ведущих системах реализованы функции:

• увеличения изображения без потери резкости (digital zoom);

• регулировки цветопередачи и контрастности;

• автоматического баланса белого;

• технологии узкоспектрального освещения (NBI, FICE, SPIES) — для детальной визуализации сосудистой структуры слизистых.

4. Инструментальные каналы и функциональные возможности

Эндоскопы оснащаются рабочими каналами диаметром от 2 до 5 мм, через которые вводятся щипцы, петли, катетеры, биопсийные инструменты и другие приспособления.

Ключевые параметры:

• количество каналов и их диаметр;

• герметичность и лёгкость промывки;

• наличие клапанов для аспирации и подачи жидкости.

В некоторых моделях предусмотрено управление функциями подачи воздуха и воды педалью или электронными кнопками на рукоятке, что повышает эргономику и скорость работы.

5. Очистка, дезинфекция и стерилизация

Так как эндоскопы контактируют со слизистыми оболочками и внутренними органами, к их обработке предъявляются особые требования.

Этапы обработки:

1. Предварительная очистка сразу после использования;

2. Мойка и дезинфекция высокого уровня (ДВУ) в автоматических мойках-дезинфекторах;

3. Проверка герметичности;

4. Сушка и хранение в стерильных шкафах.

Некоторые современные системы оснащены автоматизированными станциями для дезинфекции эндоскопов (AER), контролирующими параметры цикла и документирующими процесс для отчётности.

💡 Совет: при выборе эндоскопов учитывайте совместимость с автоматическими системами мойки и тип применяемых дезинфектантов.

6. Эндоскопические комплексы: структура и интеграция

Полноценный эндоскопический комплекс состоит из:

• видеосистемы (камера, процессор, монитор);

• источника света;

• эндоскопа (гибкого или жёсткого);

• аспирационно-инсуффляционной системы;

• тележки и креплений;

• документационной станции.

Современные комплексы оснащаются сетевой интеграцией, что позволяет:

• передавать изображение в операционную сеть или архив PACS;

• подключать данные пациента из HIS/EMR;

• сохранять видеозаписи в цифровой базе.

В премиум-сегменте присутствуют 3D- и 4K-визуализация, а также функции AI-анализа (распознавание патологических участков слизистой в реальном времени).

7. Критерии выбора эндоскопического оборудования

При выборе эндоскопа и комплекса важно учитывать:

1. Тип вмешательств — диагностические, терапевтические или хирургические;

2. Качество оптики и разрешение камеры;

3. Эргономику и управляемость;

4. Совместимость с дезинфекционным оборудованием;

5. Сервисную поддержку и наличие расходных материалов.

Для многопрофильных клиник оптимальны модульные эндоскопические комплексы, позволяющие подключать разные типы эндоскопов и обновлять видеосистему без полной замены оборудования.

Заключение

Эндоскопическая техника — это синтез оптики, электроники и инженерии.
Выбор качественного эндоскопического оборудования напрямую влияет на точность диагностики, безопасность пациента и эффективность лечебного процесса.

Современные эндоскопические комплексы объединяют высокое разрешение, интеллектуальные функции анализа и удобство для врача.
Именно поэтому инвестиции в современную эндоскопию — это инвестиции в качество и престиж клиники.
